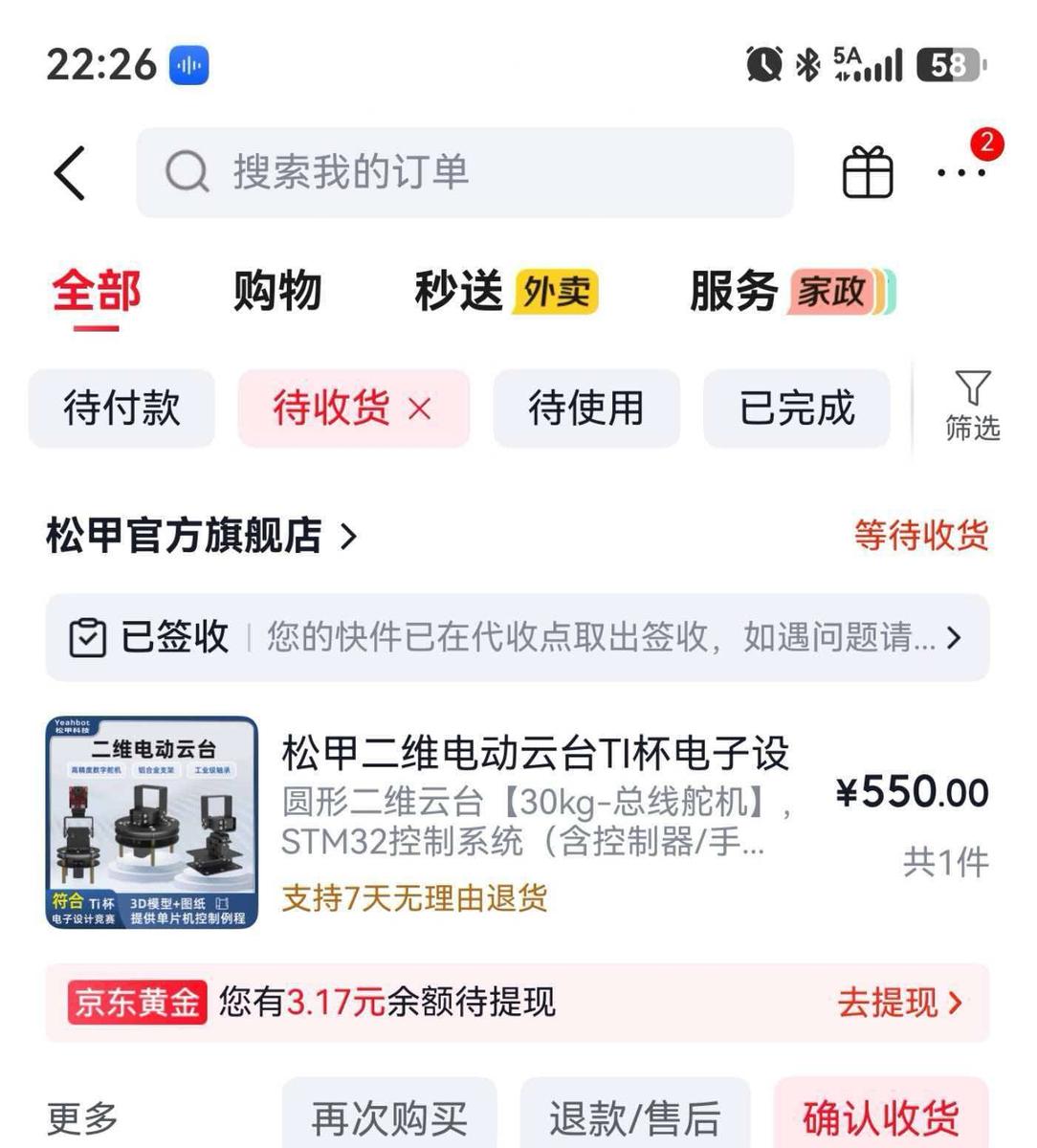

这个想法来源于我自己突然想做个吊舱或者类似的云台，尝试自己控制方位、俯仰，然后输出框架角，将来配合我的 IMU 做一个姿态测试。于是我就在京东狠狠心买了一个云台。一开始对这个也不是很了解，就想着买个资料、东西多的，回来至少不会因为缺东西跑不起来、消磨积极性。所以，就下单了。
一、硬件装配与调试
大概两天就到了。正好第二天是个周六，我赶紧组装调试起来。一开始我还以为非常简单，就是串口发个指令，然后这个云台就会按照指令动起来。后来发现，装配没那么简单、调试也是一波三折。
头次装配的时候，我看着各种螺钉、铁片、轴承、舵机、控制板。我想，这有啥难的，就没有看教程，自己动手组装，参考店家的图片。反复试验了几次，琢磨出安装方法。用了两个小时，安装上了。

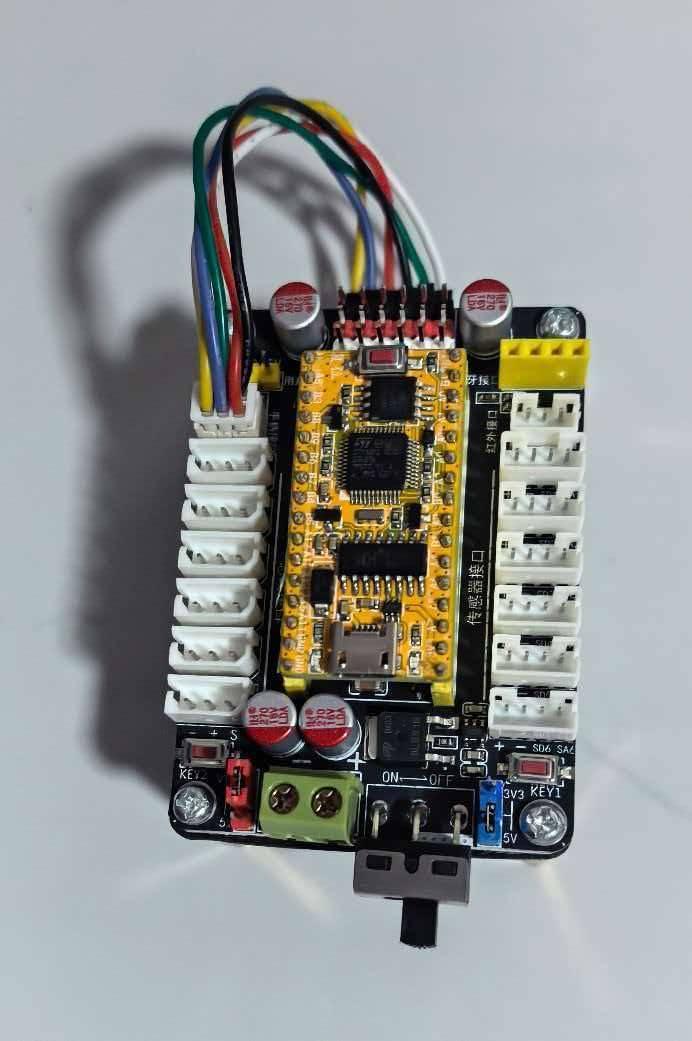

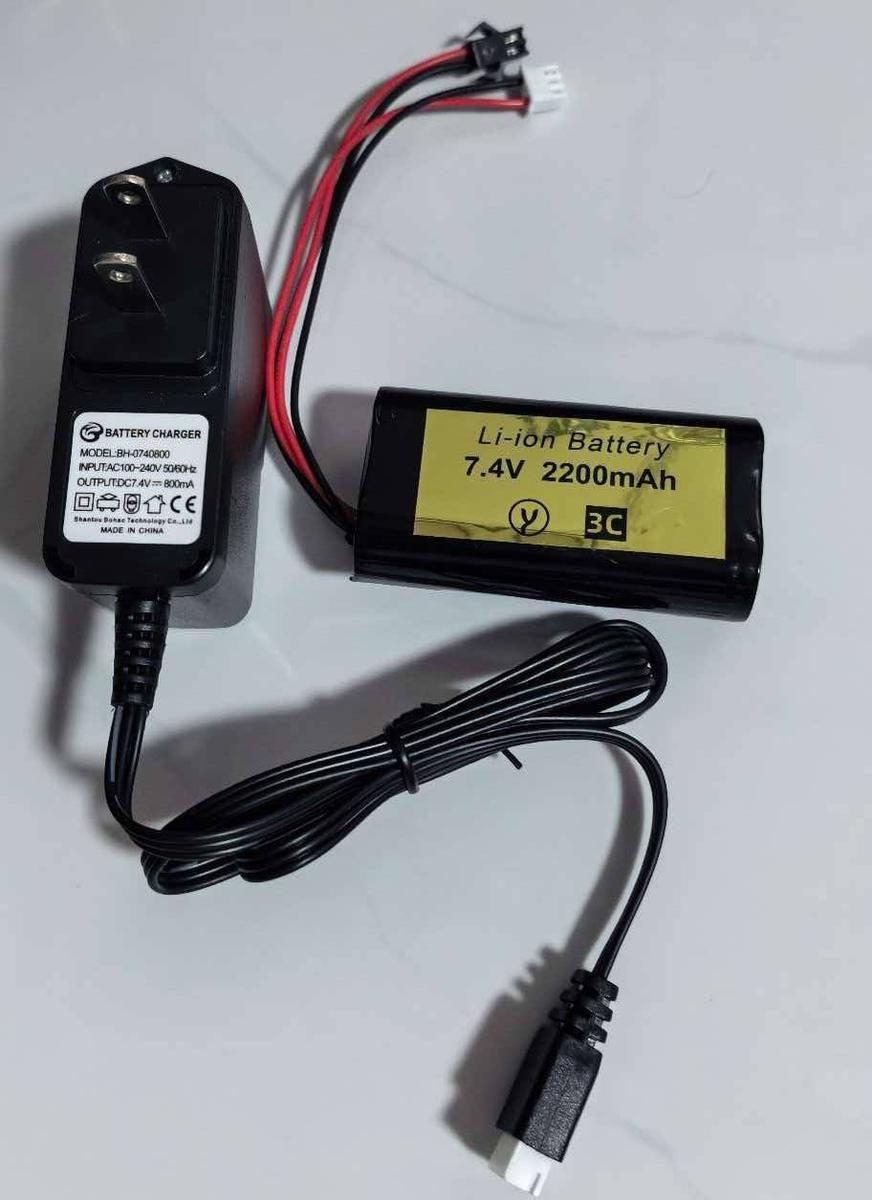

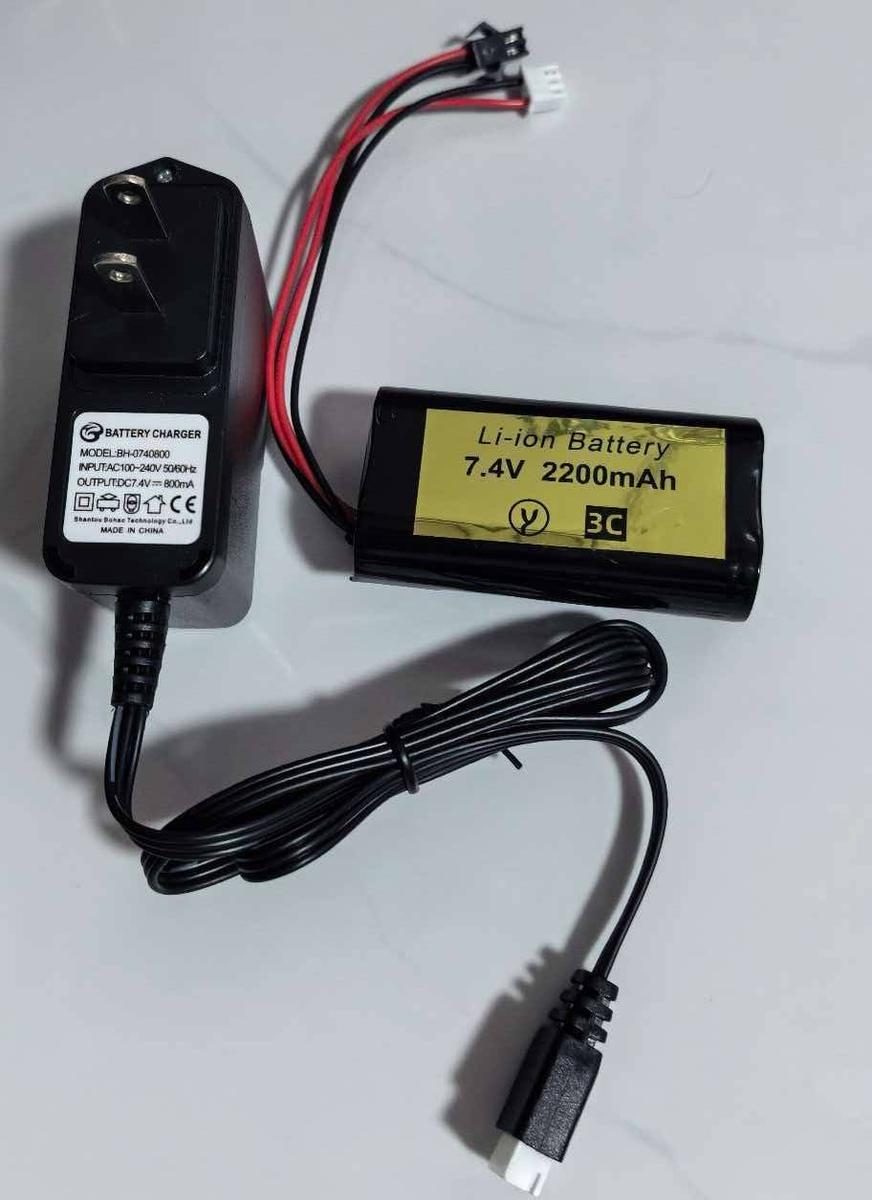

第一次安装的时候，我把两个舵机的控制线安装到舵机控制板上，我想，这个"舵机控制板"顾名思义就是控制舵机的。还有一块锂电池及其充电器，我都插上了。

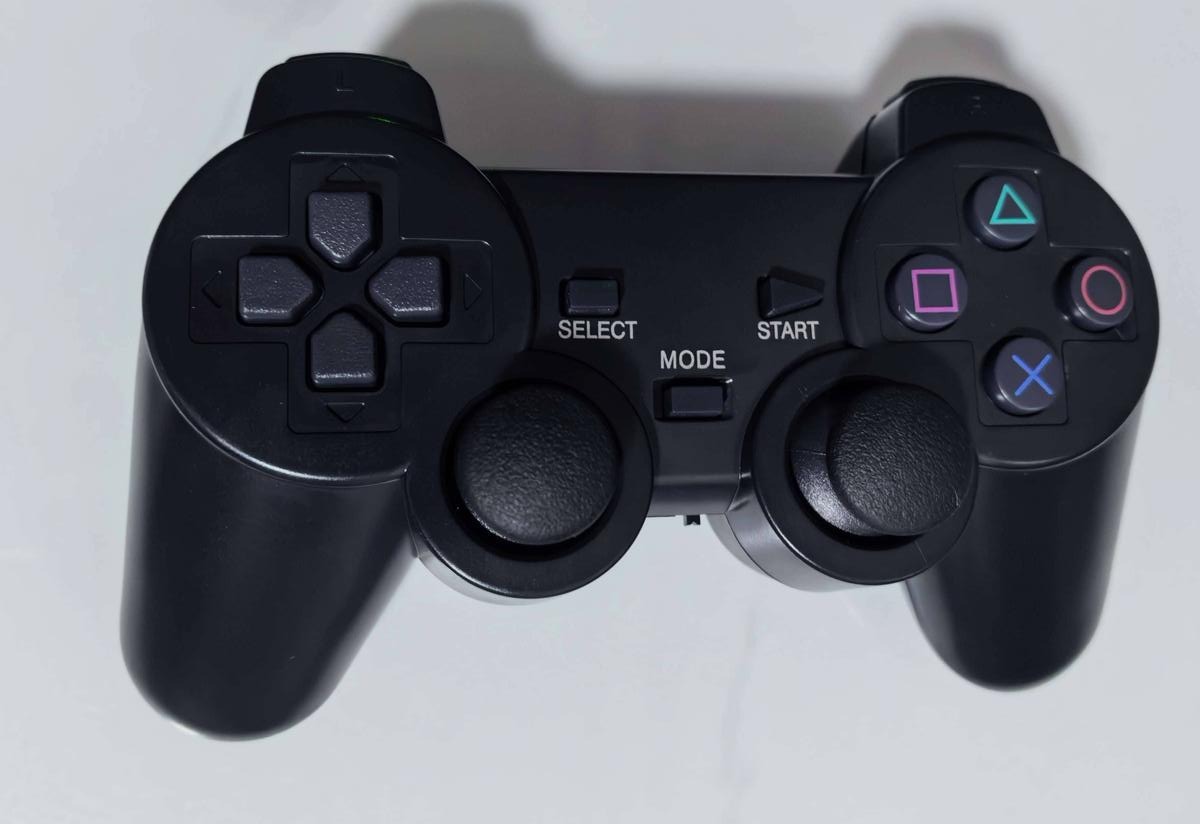

哦，还有一个手柄。我买的时候还奇怪，给手柄做什么。

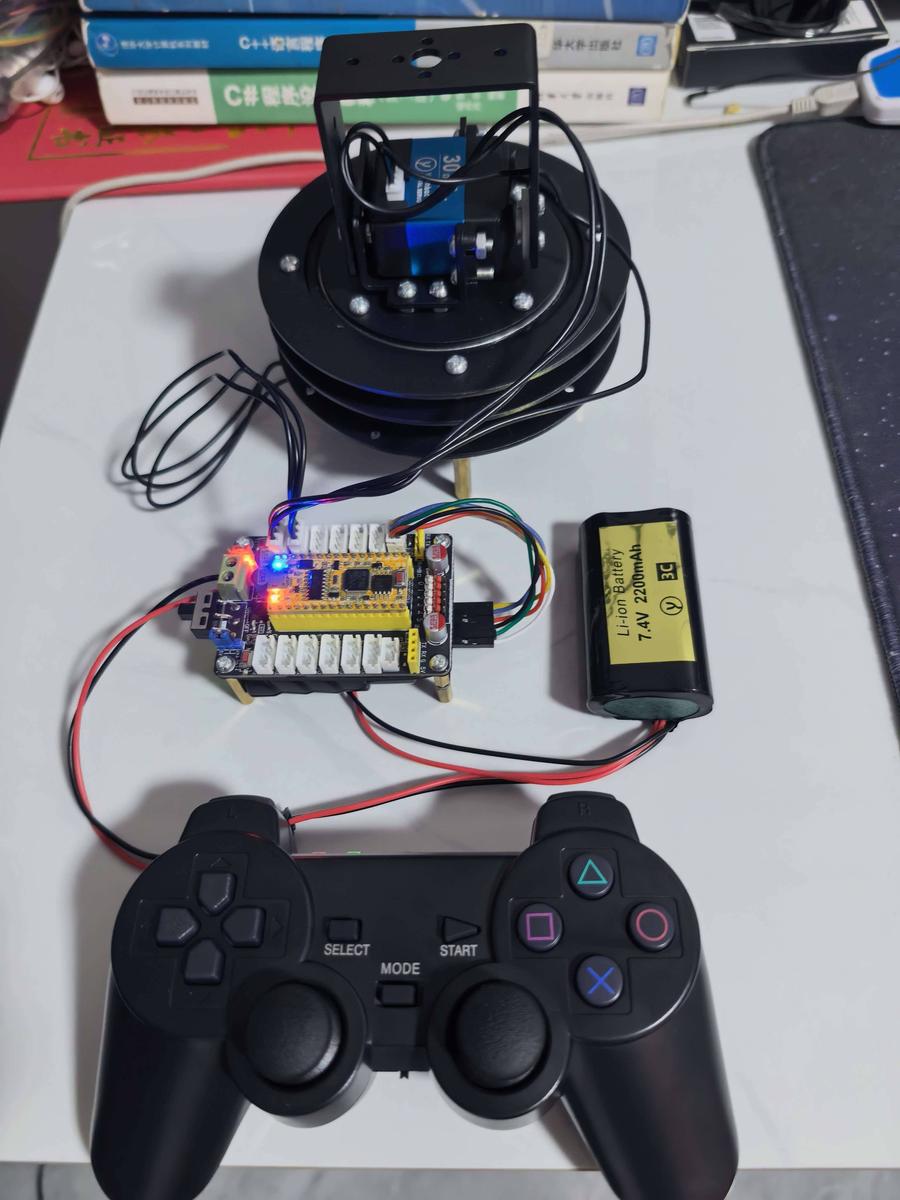

都组装上后，第一次试验开始。
第一次试验是成功的。起码俯仰舵机和方位舵机是动的。就是我很不理解，为什么我遥控按一个按键，俯仰和方位都在动。
此时最快的方法莫过于看店家的资料了。店家的资料给的相对比较全吧，从装配到调试都有。
首先是装配，我得确认自己是否安装对了。我看了视频，嗯，怎么说呢，安装的方式不太一样，我是先固定中间轴承，然后固定舵机的多功能支架，再固定方位舵机、俯仰舵机，最后固定长 U 支架。虽然安装不太一样，但我认为目前应该是可以运行的。没多想，继续安装。
改 ID 之路：从乱码到仿真器
下一步就是看店家的视频，看看如何调试。店家提供的视频，使用一个软件叫"Yeahbot+V2.0.6.exe"，该软件可以设置舵机的 ID。然后我又问 WorkBuddy，得到了一个相同的结论。是的，要调 ID，这是为什么遥控一个按钮、控制两个轴的原因。我运行这个上位机，上位机消失了——迈克菲报告该软件有毒。怎么会有病毒呢，我让 WorkBuddy 分析了一下，说大概率是"大概率误报"，但是有明显的病毒特征；VirusTotal 这结果推翻了这个判断，11/71 家报毒。我估计还是应该没有签名导致的。我自己的主力电脑杀软没关过吧，我不记得了，现在我觉得没必要关。办法总比困难多，我就在虚拟机调试，把这个软件在虚拟机运行，然后把串口给虚拟机。

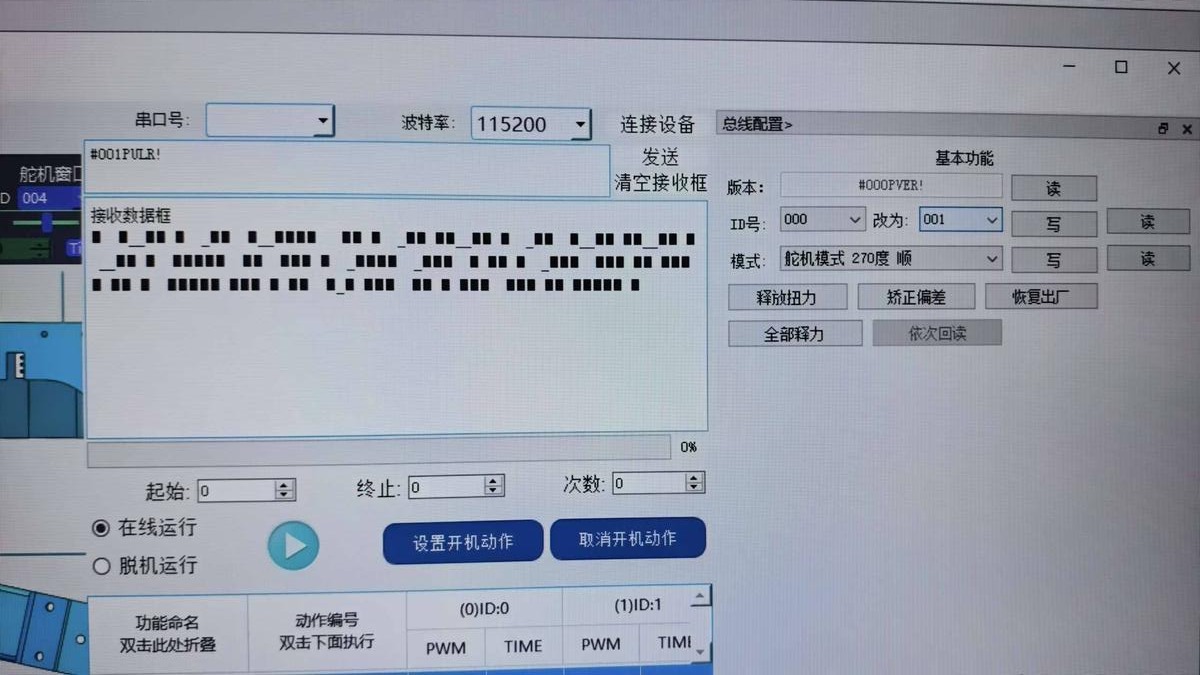

虚拟机出现大量乱码。又一个滑稽的事情，怎么会出乱码。我没办法配置 ID 了。
我开始考虑，不用这个上位机进行 ID 配置，没必要依靠这个上位机。而且，乱码的来源还搞不懂。我尝试用 SSCOM 直接发一些指令，这个舵机控制板也是出乱码。奇怪，没道理，店家不应该发我有问题的产品。
我让 WorkBuddy 分析店家给的资料，发现有自己写上位机的可能。然后我让 WorkBuddy 写上位机，C# + WPF。我提需求，WorkBuddy 写，我来测试，还是老套路。我都觉得有点无聊。
上位机写出来了，尝试用上位机连接，同样的乱码。奇怪了。难道是该控制板出厂没刷程序，还是波特率不对，我尝试了不同的波特率，全都是乱码。好吧，看来要重新刷程序了。我仔细观察这个舵机控制板店家自带的原理图，没有直接留出仿真器接口，串口 1 通过 USB 接出来了。理论上，我通过串口烧录就行了。

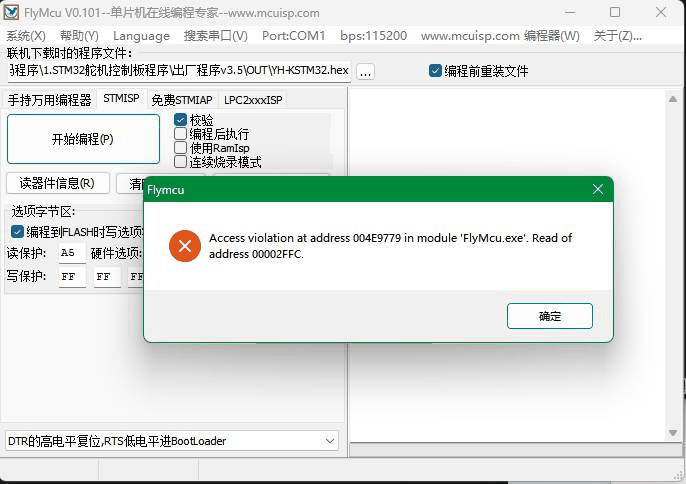

我在出厂程序中找到"FlyMcu.exe"软件，看样子是烧录软件。我尝试启动，可以。选 HEX，烧录。额，报错了。
好吧，我让 WorkBuddy 分析，它说："这是 mcuisp 自己崩溃了，跟板子、hex 文件、串口都没关系，是软件本身报非法内存访问（访问空指针 00002FFC）。FlyMcu 是 2009 年的老古董，对 Win10/11 兼容性差。"这事情越来越离谱。
梳理一下当时的死循环：我想改 ID → 发现无论上位机还是 SSCOM 都有乱码 → 怀疑舵机控制板有问题 → 烧程序 → FlyMcu 报错 → 尝试接仿真器，重新烧。

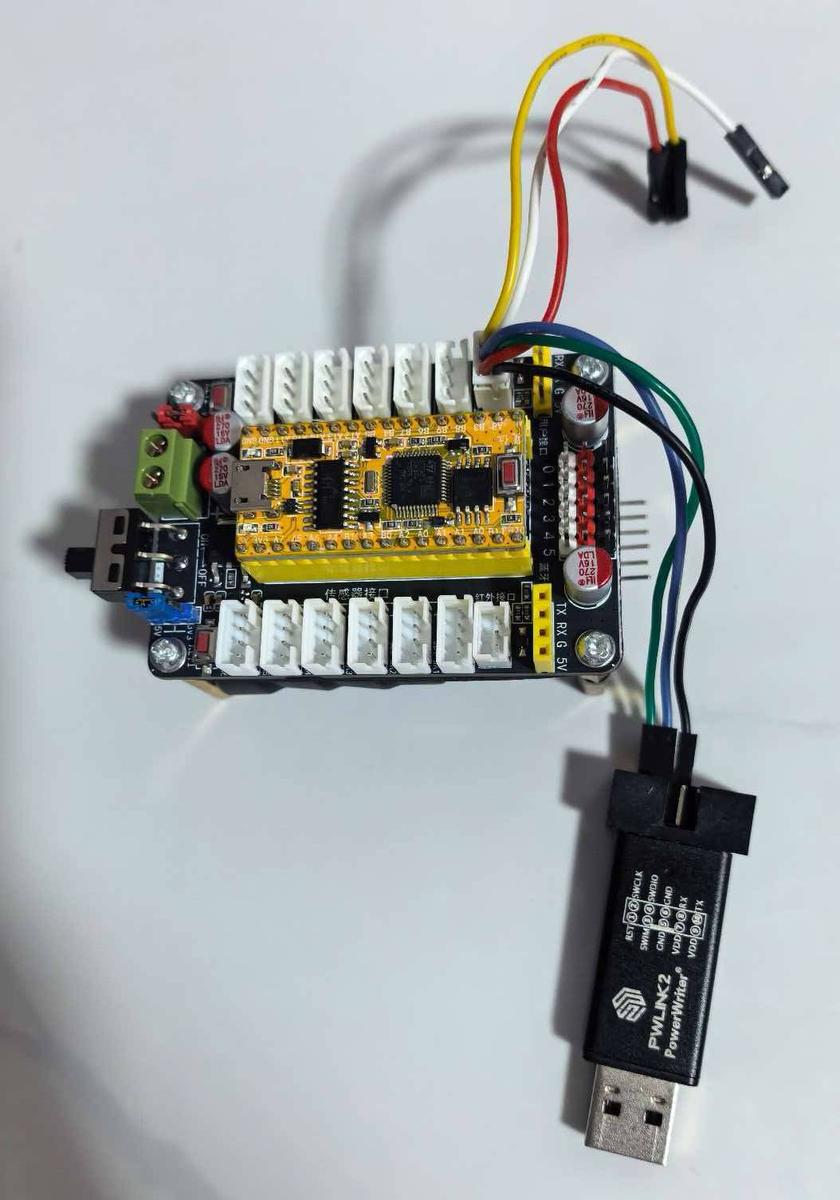

是的，既然串口烧录走不通，那么我就用仿真器烧，平时学习调试都是用仿真器。我让 WorkBuddy 查了这个主控的仿真器接口，PA13、PA14 原来被手柄占用了。理论上来说，目前用不到手柄。那么我就可以把手柄的线拆掉，然后剩下的杜邦线可以接仿真器。

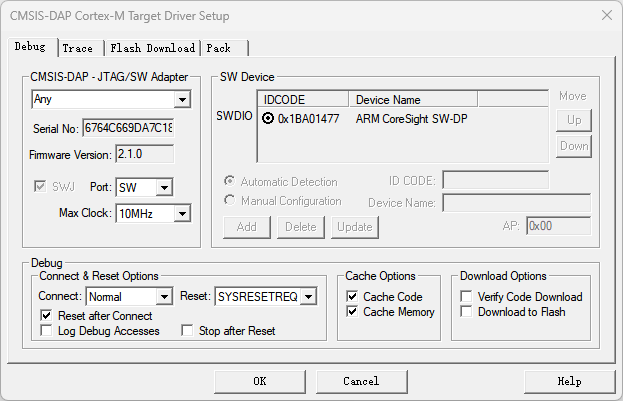

看起来非常和谐，彷佛这个手柄就是这样设计的，哈哈。还有个问题，就是原 C8T6 芯片的仿真被屏蔽了，直接连 Keil 会有问题。那么，我想起我刚学 CubeMX 的时候，会忘了开 debug，然后导致烧录一次就失败的经历。我记得当时就是仿真器接 PWLink 软件，上电的时候怎么操作两下，然后写点什么东西，这个毛病就搞好了。这个没总结成固定的经验，这次也是碰运气。是的，试了大概十几次，就成功了。
OK，现在获取芯片完全主导权，看看为啥乱码，重新烧程序。稍微改下出厂程序，解除屏蔽仿真。
真相：舵机控制板只是个"中间商"
当时已经搞定了，后来发现还是有问题。我开始尝试问 WorkBuddy，为什么还有乱码。它说，其实这个舵机控制板只是透传，啥事也没干……我当时看的有点懵，那么，我要舵机控制板干什么，多一个中间商，多一个问题？也就是舵机本身支持串口数据发送。

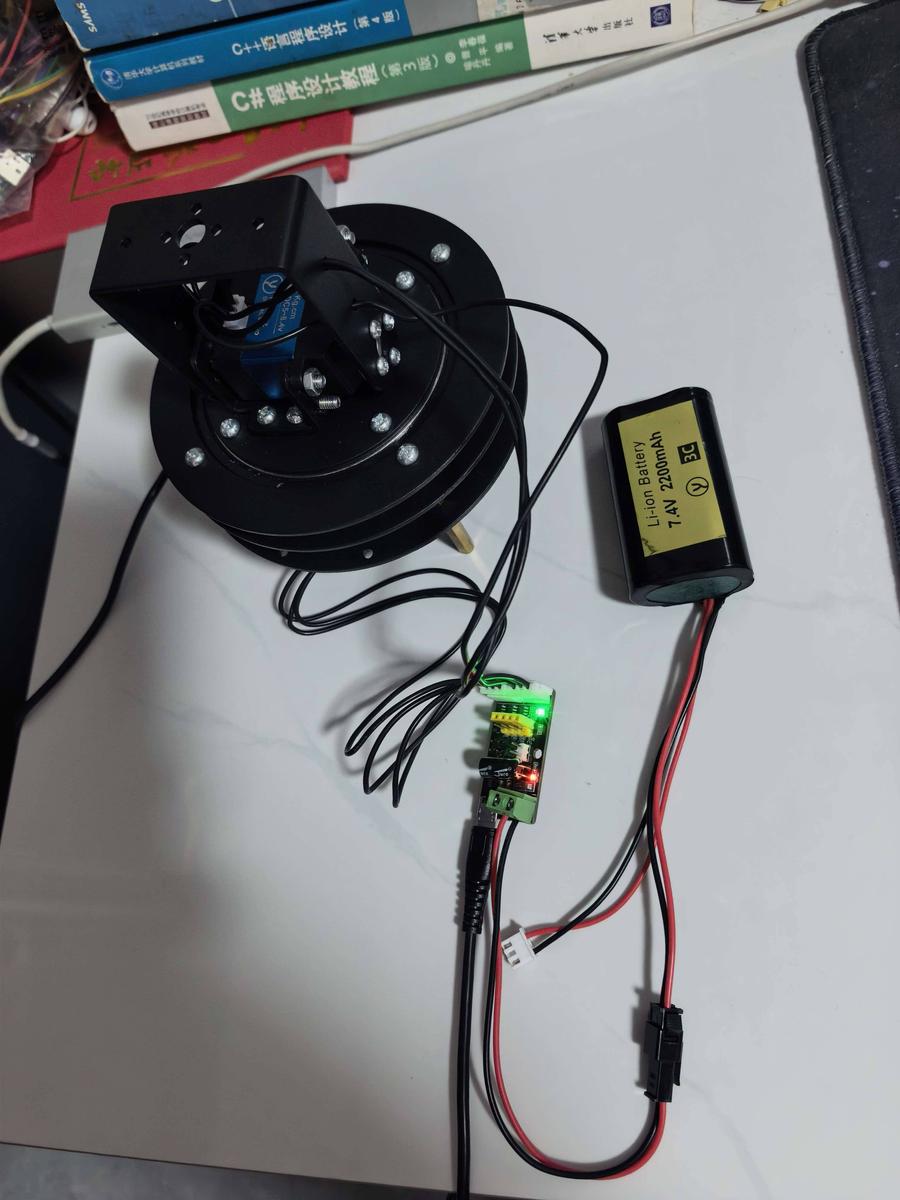

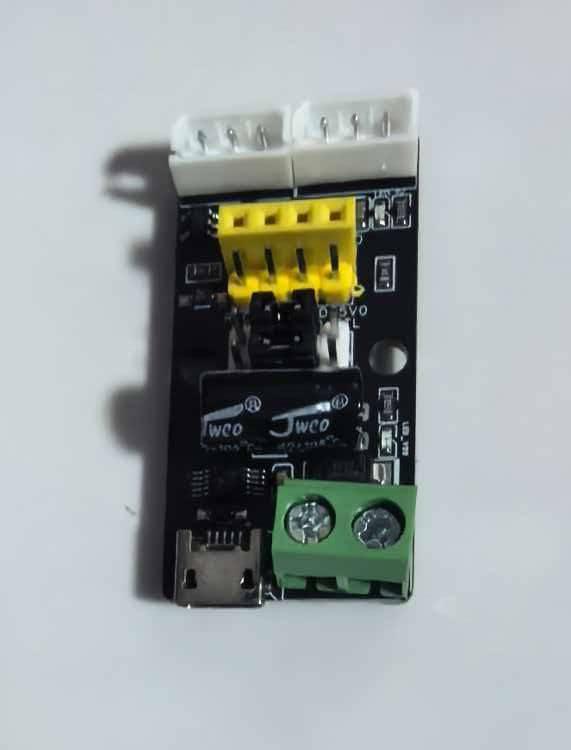

我开始查看带的东西，发现有个总线调试板。

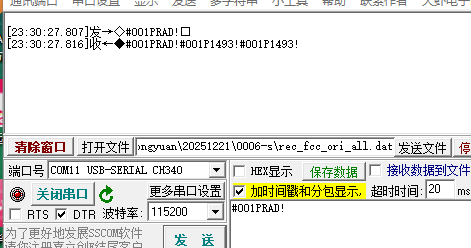

这个总线调试板，我越看越觉得，就这个板就够了。还要什么舵机控制板啊，又交学费了！！！然后通过网络查询到舵机通信协议，通过串口改了 ID。这次不会两个都联动了。
机械干涉：俯仰超调与长 U 支架
然而，又有新的问题。
总线调试板安装后，开始调试。发现俯仰角容易超调，长 U 支架与小圆盘非常容易干涉。舵机控制还经常控制过头。我想了一下，安装的时候，两个舵机是不分的。我记得买的时候，舵机的旋转范围是 270°，所以俯仰每次必过。随即，我把俯仰角调成了 0~180°。这时候再控制俯仰会好些，但是还是会超。
是的，此时怀疑安装的问题了。因为一开始安装的时候没顾及舵机的零位，所以只能拆掉与舵机相关的部分，调整好舵机位置，重新安装。

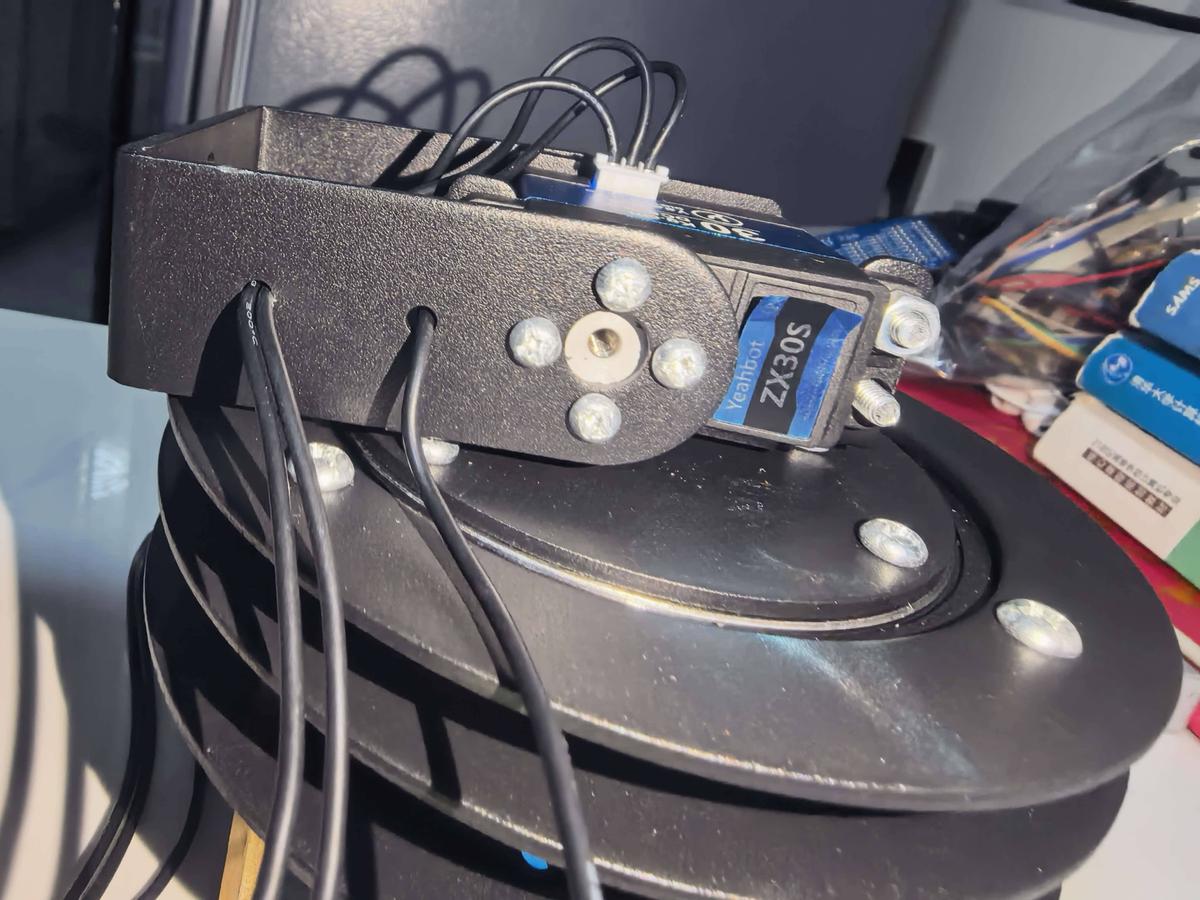

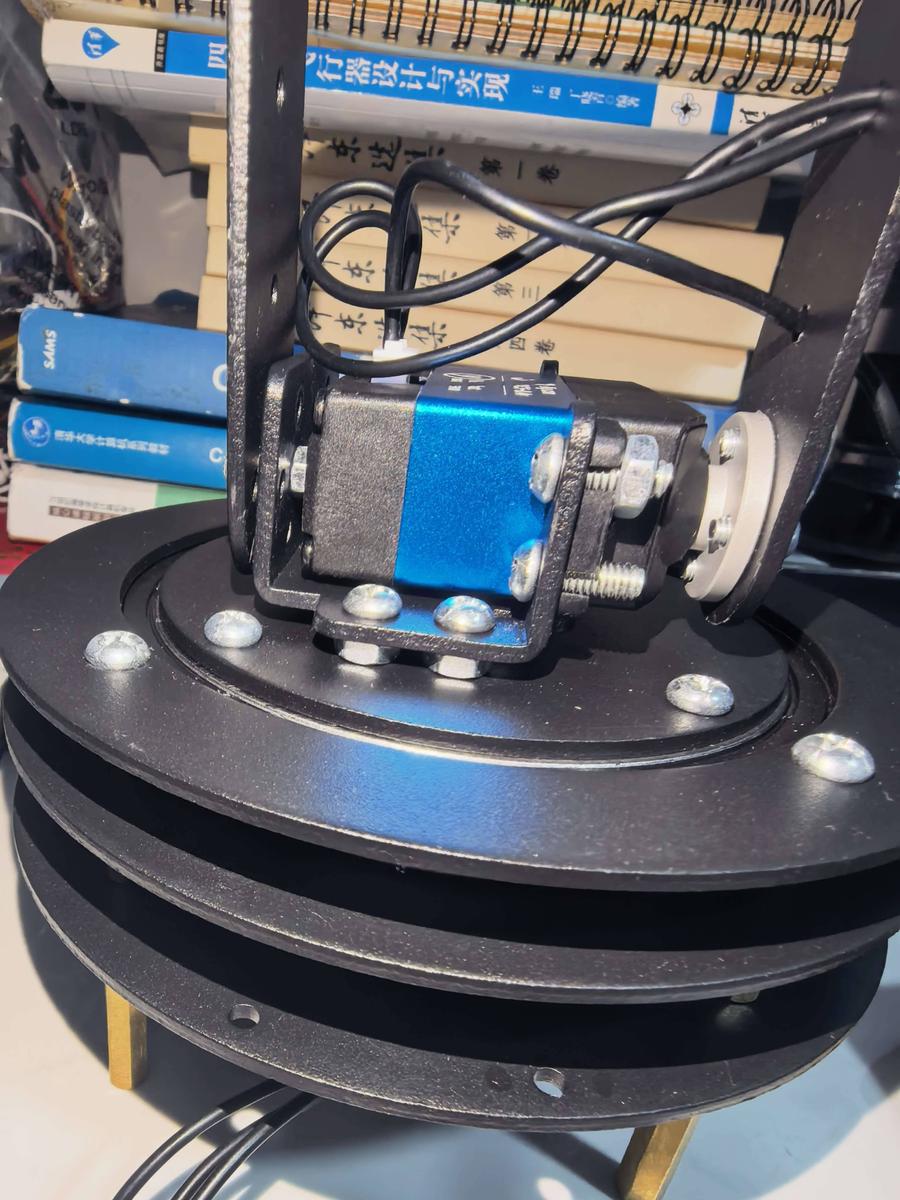

重新安装后，还是会卡在小圆盘的螺钉上。那就加高长 U 支架。
垫螺母后就好多了。再查阅舵机通信协议的时候，有一个"矫正 1500 初值"的命令。在目视水平差不多到达 90° 位置时，发一条命令，该俯仰框架就比较"正"了。至于方位轴，只需要在上位机控制时，注意零位就好了。
交给 AI：从 Excel 构想到三个版本

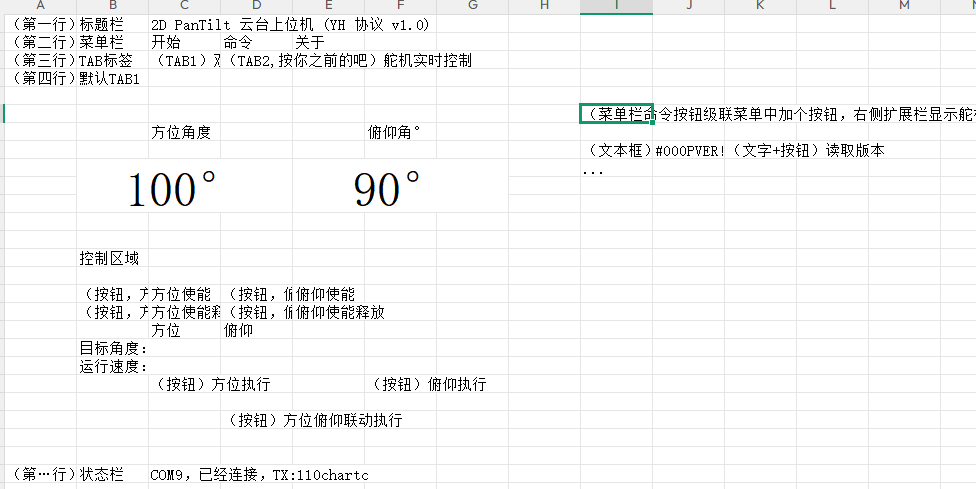

自此，硬件的部分，暂时告一段落，下一步就是想办法控制好。就是俯仰动 30° 就是 30°，不是别的角度；方位动 60° 就是 60°。而上位机的编写，目前我主要靠 AI，使用不同的 agent 来辅助编写。我自己脑海中有个大概模样，无法描述清楚的，我就写个 Excel 表，让他们自己解析。当然，不是每个 AI 都能准确理解我的意思。我折腾了快一天，也很累，但是的确，这个搞不好，一切白搭，这仅仅是开始而已。所以，就持续输出让 AI 搞。

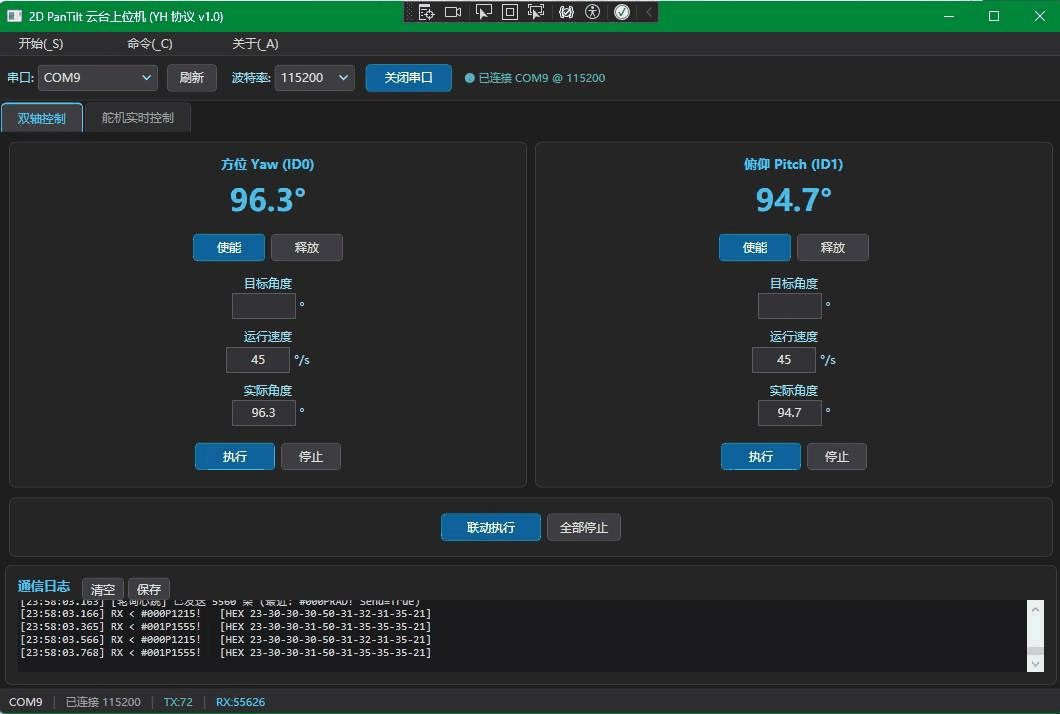

一开始是 WorkBuddy。可能 WorkBuddy 积累了太多的调试对话，这个界面没搞好，反而越搞越差。我决定先让 WorkBuddy 休息下，换 QoderWork、QClaw 上场。之后就是我不停的提需求、测试、让他们改 BUG，一直折腾到 22 点。终于，三个 agent 搞了三个版本，最后我拍板使用 QoderWork 的版本。已经上传 Gitee 平台：
https://gitee.com/gaokun3540/2DpanTilt_qoder.git
至于调试过程中，又有什么问题，让 AI 自己说吧。
二、上位机调试踩坑记录（AI 视角）
以下由 QoderWork 记录，是三个 agent 协作开发上位机过程中遇到的主要问题及解决方式。
1. 串口收不到数据（RX 永远为 0）
这是最棘手的问题。上位机发送指令正常（TX 计数在涨），但接收计数始终为 0，舵机明明有回复，软件就是读不到。
排查过程相当曲折。先用 pyserial 写了个 Python 脚本直连串口——能收到，说明硬件没问题。再用 .NET 写了个控制台程序测试——单线程发完等 120ms 再读，也能收到。最后定位到问题出在 WPF 程序里：SerialPortService 开了一个独立的接收线程（RxLoop），和发送线程并发运行。在 CH340 这个 USB-TTL 芯片上，.NET 的 SerialPort 一旦收发线程同时操作，接收通路就会死锁——不报错、不异常、就是永远读不到数据。
最终方案已解决：彻底删掉接收线程，改成单线程顺序收发。轮询线程里按"发送 → Sleep(120ms) → ReadExisting()"的节奏走，一条一条来，不并发。丑是丑了点，但稳。
2. 角度显示不对（负数、死区）
串口通了之后，角度读数一塌糊涂：航向出现 -477 度这种离谱数字，俯仰在 0~47 度之间完全没输出。
原因是角度换算模型不对。最初用的是"零点 + 量程"的简单偏移，但实际舵机的 PWM 行程并不是从 500 到 2500 整整齐齐的。实测航向 0 度对应 P505，270 度对应 P2496；俯仰 0 度对应 P514，180 度对应 P2492。
最终方案已解决：改成两点线性标定 angle = (P - PMin) / (PMax - PMin) * Range。用实测的两个端点做线性插值，角度就准了。PMin 和 PMax 存在 config.json 里，重启不丢。
3. 低角度突然不更新了
标定完之后，航向从 270 度往 0 度转，转到 73 度就不更新了；俯仰转到 43 度也停了。
查日志发现，舵机在 P 值小于 1000 时回复的帧是三位数，比如 #000P505!，而正则写的是 P(\d{4})——必须恰好四位。三位数的帧直接被丢弃了。
最终方案已解决：改成 P(\d{3,4}) 就通了。这种变长响应在协议文档里没写清楚，属于实测才能发现的坑。
4. 滑块不跟手
TAB2 的 PWM 控制滑块，用户拖到某个位置发指令，但轮询回读又把滑块拉回实际位置，导致"刚拖过去就弹回来"。
最初的做法是加一个 _updatingSlider 标志位，回读更新滑块时置 true，ValueChanged 事件里检测到就跳过发送。能用，但体验不好——控制滑块和实际位置混在一起，分不清谁是谁。
最终方案已解决：改成双滑块方案——控制滑块（用户拖动，发指令）和实际位置滑块（橙色半透明，只读，跟随回读）叠在同一行。连接串口时做一次首次同步，把控制滑块拉到实际位置，之后各走各的。视觉上有个阴影重叠，但一目了然。
5. 暗色主题"白块"问题
界面主体是 VS Code 风格的暗色主题，但 WPF 的 ComboBox 下拉框、CheckBox、Menu 菜单、TabItem 标签头、MessageBox 对话框，全都保持着系统默认的白色。设个 Background 属性根本不管用——WPF 默认模板里写死了系统色。
最终方案已解决：给每个控件写完整的 ControlTemplate。ComboBox 要覆盖 ToggleButton + Popup + ComboBoxItem 三层模板；Menu 要覆盖 MenuItem 的弹出面板和分隔线；MessageBox 没法改，直接用自定义 Window 替代。前前后后改了五六个控件模板，才把白色全部消灭。
6. 联动区域的冗余输入
TAB1 底部原来有个"联动"区域，带独立的方位、俯仰、速度三个输入框。但左右两个面板已经各有一套输入了，联动不过是"把两边填好的值一起发出去"。重复输入纯属多余。
最终方案已解决：砍掉所有输入框，只留一个"联动执行"按钮。点击时直接读左面板的方位目标/速度和右面板的俯仰目标/速度，取两轴中运动时间较长的那个作为同步时间，一帧多发。
7. 三个 agent 的分工
这个项目同时用了三个 AI agent：QoderWork（Qwen3.8-Max-Preview）负责串口底层调试和最终定版；WorkBuddy（Deepseek-V4-Flash）负责最初的上位机框架搭建和协议分析；QClaw（Auto）把 Excel 构想图落地成了 UI 布局，是三个版本里最接近我原始构想的一个。三个 agent 各搞了一个版本，最终我拍板选了 QoderWork 的暗色版本作为主线，其余两个冻结。
代码已开源（MIT）：gitee.com/gaokun3540/2DpanTilt_qoder
三、三个 Agent 的补充与勘误
定版之后，三个 agent 又分别对这份笔记做了补充。下面原样保留，算是这次协作的一个有趣注脚。
WorkBuddy 记录：建议补充两点
① 协议从哪来的（我们这边的工作）
当时商家源码只是"固件透传"，真正的协议是上线搜索后从公开渠道（cnblogs、CSDN）找到的 Yeahbot 总线舵机指令表。我们整理出 20 条命令（PVER/PID/PMOD/PRAD/PRTV/PULK/PULR…），后来实测验证了 PCSD 才是有效写开机位置命令（文档里写 PSCD 有误）。这部分工作在笔记里没提——协议不是从商家源码逆出来的，是从网络上搜到的公开资料。
② SWD 解锁（"芯片夺舍"）
原厂固件禁用了 JTAG+SWD（GPIO_Remap_SWJ_Disable），板子插 ST-Link 连不上。我把 PS2 手柄接收器拆掉（那 4 根信号线 PA12-15 正好是手柄信号），把 PA13/PA14 改成 SWD 飞线。但问题来了：固件还在跑，SWD 被锁死——最后用 PWLink"复位时强连"抢到 SWD 时序（也就是芯片复位瞬间调试口还没被释放），才连上。之后改了固件一行代码（SWJ_JTAGDisable），保留下 SWD 调试口。这块是 WorkBuddy 和我一起完成的，QoderWork 的踩坑记录没提。
QClaw 补充与勘误（2026-08-02 增补）
一、勘误（必改）
协议表第 14 行：当前写为 #000PSCD!（设置初始值），应为 #000PCSD!（设置开机位置 / 断电回位）。依据：①正文第①节已确认 PCSD 才有效、PSCD 有误；②开源代码 ServoProtocol.cs 中 SetStartPos 用 #…PCSD!。后续以 PCSD 为准。
二、补充要点
协议通信要点小结：帧格式 #ID(3位)P参数!；波特率默认 115200，支持 9600~460800；半双工总线，指令间隔 ≥100ms；P 值标称 500~2500，实测行程 Yaw 505~2496 / Pitch 514~2492；响应中 P<1000 时为 3 位（如 #000P505!），解析正则须用 \d{3,4}（即踩坑三）。
config.json 标定参数：字段 YawPMin / YawPMax / PitchPMin / PitchPMax / YawRange / PitchRange；公式 angle = (P - PMin) / (PMax - PMin) * Range；存入 config.json，重启不丢。
源码 UTF-8 乱码提醒：读 2DpanTilt_qoder 的 MainWindow.xaml / .cs 时中文为乱码（如"浜戝彴"）。代码能编译是因为编译器按 UTF-8 读取，但换机器/编辑器打开易乱码。提交前请统一以 UTF-8 重新保存这些文件。
三、可选修正
① 投票过程：正文/踩坑七写"三票一致选 qoder"。实际过程：先三票投 V2 → WorkBuddy 乌龙（误以为自己是 V2）→ 投票作废 → 改保留 Qoder。结局一致，精确记录可补一句。② 协议表第 3 行（写 ID 响应 #001P!）：响应格式无法从代码确认，建议标"响应格式待实测核对"。③ 后续计划：开头提到"将来配合 IMU 做姿态测试"，可加"后续计划"小节收尾；下一步准备做网页版上位机。
四、后续计划
硬件部分暂时告一段落，但"俯仰动 30° 就是 30°"这个目标还远没到终点。接下来想做的事情有几件：把上位机的发送节流、连接 FlushInput、PMax 标定按钮、多帧按 ! 拆分解析这些细节补齐；按 QClaw 的建议把源码统一存成 UTF-8、修正协议表；再往后，准备试试网页版上位机，以及最初设想的那件事——配合我的 IMU 做姿态测试，让云台输出框架角真正派上用场。
折腾了快一天，确实累，但看着三个 AI agent 各写一版、最后被我拍板定版的过程，也挺有意思。这仅仅是开始而已。
五、总线舵机实测：抖动诊断与升级方向（2026-08-03 增补）

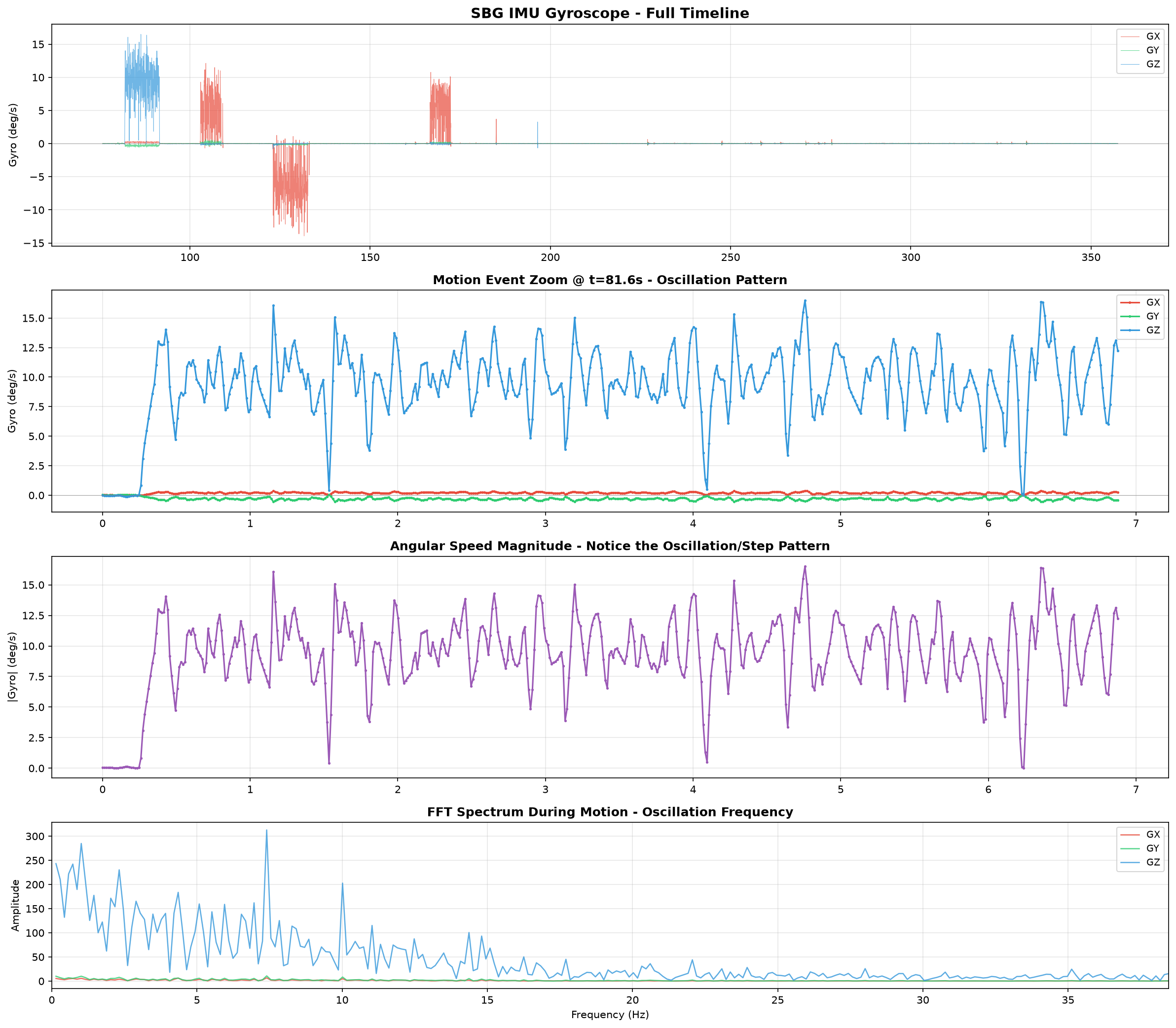

上位机定版之后，剩下一个一直没解决的心结：云台转动的时候总是抖。一开始我以为是舵机"速度稳不住"，甚至动过换更高精度电机的念头。干这行不能拍脑袋——我拿测试工程师的老本行来量化：把 SBG 惯导绑在云台上，用 IMU（77Hz 采样）记录转动过程中的角速度，让数据说话。
| 状态 | 陀螺仪波动 (std) | 特征 |
|---|---|---|
| 静止 | 0.01 ~ 0.02 °/s | 稳如磐石 |
| 旋转（绕 X · Pitch） | 5.35 °/s | 7.6 Hz 振荡 |
| 旋转（绕 Z · Yaw） | 3.6 ~ 7.2 °/s | 6.5 ~ 8.1 Hz 振荡 |
结论很明确：静止完全不抖，一转就抖，而且所有旋转段的主频都死死压在 7~8Hz——这是典型的位置闭环极限环振荡（舵机内部 PID 反复"过冲→回调→再过冲"），再叠加齿轮回差，跟"电机精度"没有关系。

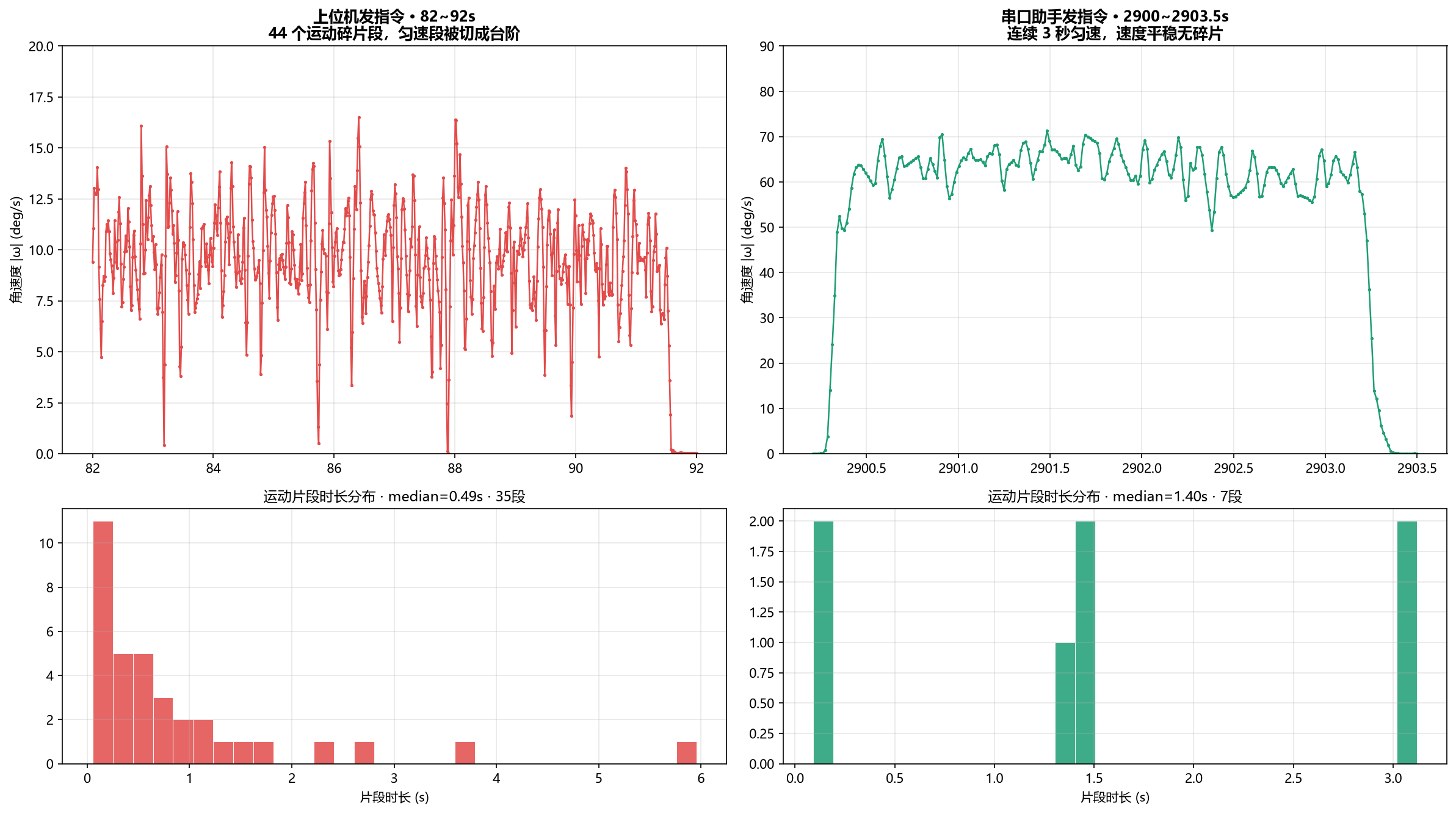

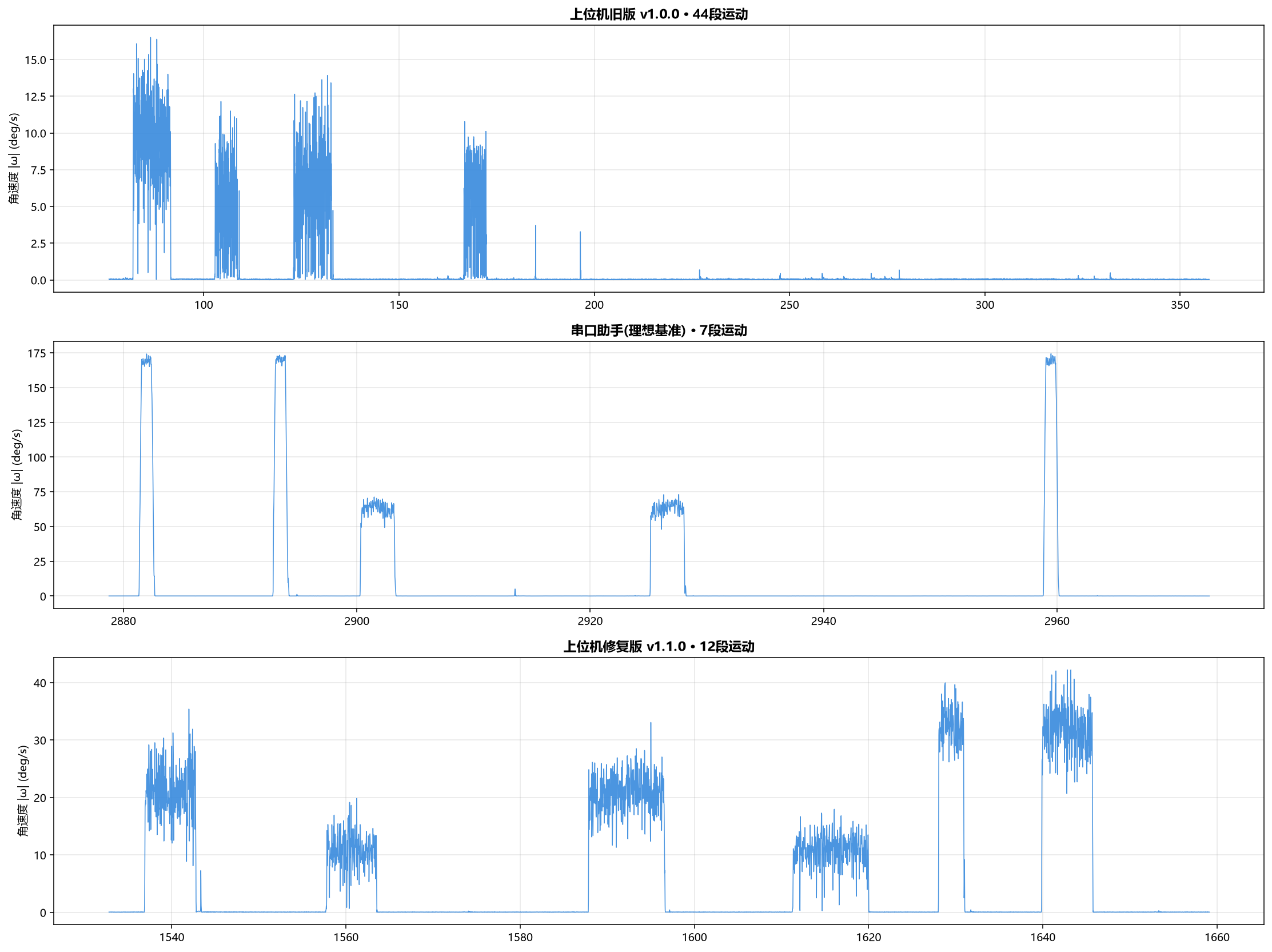

接着按嫌疑顺序排查供电：示波器实测舵机运动时电压非常稳定，供电排除。真正放大抖动的是指令方式——原版上位机不停轮询重发位置，舵机被反复唤醒追位，抖动明显更大；改成串口助手一次发一条指令、等舵机跑完再发下一条，立刻好很多。
三条结论
① 控制方式硬约束：发一次 #xxxPxxxTxxx!，等 busy 清除后再发下一条，绝对禁止高频重发——这是后续任何固件/上位机移植都要遵守的红线。
② 直发后残余 2~4 °/s（7~8Hz）是这套舵机内部闭环 + 齿轮回差的固有水平，基本到极限了。
③ 想再稳只有换硬件：磁编码 + 金属齿轮的高端总线舵机。换无刷电机是错误方向——裸无刷连位置环都没有，只会更失控。
原舵机型号
机身标签只有 30kg.cm DC5~8.4V Yeahbot digital servo——即松甲 Yeahbot 总线舵机 30kg 款（松甲官方商城按 15/20/30kg 三档在售，无更细型号名），协议就是附录的 ASCII 指令表（#xxxPxxxTxxx!），供电 5~8.4V 宽压。
升级舵机推荐（待购买）
| 方案 | 推荐 | 要点 |
|---|---|---|
| 0 成本 | 不换，用直发方式控制 | 已到舵机极限，最省事 |
| 物理升级 | 飞特(Feetech) 30kg 级串行总线舵机（淘宝搜"飞特 32kg 总线舵机" / STSCS3206 系列） | 12 位磁编码（0.088°）、金属齿轮、TTL 半双工、6~7.4V 与现供电兼容，约 100~160 元/个 |
| 终极方案 | 无刷总线舵机（如达妙等） | 几百上千元，非必要 |
换 Feetech 前必须确认三件事：① 协议不兼容——Feetech 是二进制协议，qoder 上位机需要适配（改 ServoProtocol.cs 即可，工程量可控）；② 安装孔位实测——云台是松甲定制孔位，标准舵机孔距大概率不同，先量孔距和输出花键（常见 25T）再下单；③ 换舵机后标定重做——位置单位是 0~4095 而非 500~2500，PMin/PMax 要重新标。
附录：舵机协议（部分）
Yeahbot 总线舵机指令表，整理自公开资料并经实测验证。自身 ID 以 ID=000 为例。
| 序号 | 指令格式 | 释义 | 响应示例 |
|---|---|---|---|
| 1 | #000PVER! | 读取版本 | #000PSERVO.C(4.3) |
| 2 | #000PID! | 读取 ID | #000P! |
| 3 | #000PID001! | 设置 / 修改 ID | #001P!（待实测核对） |
| 4 | #000PULK! | 释放扭力 | #OK! |
| 5 | #000PULR! | 恢复扭力 | #OK! |
| 6 | #000PMOD! | 读取工作模式 | #000PMOD1! |
| 7 | #000PMOD1! | 设置工作模式 | #000PMOD1! |
| 8 | #000PRAD! | 读取舵机位置 | #000P1500! |
| 9 | #000PDPT! | 暂停 | #OK! |
| 10 | #000PDCT! | 继续 | #OK! |
| 11 | #000PDST! | 舵机停止当前位置 | #OK! |
| 12 | #000PBD5! | 设置通信波特率 | #OK! |
| 13 | #000PSCK! | 矫正 1500 初值 | #OK! |
| 14 | #000PCSD! | 设置开机位置 / 断电回位 | #OK! |
| 15 | #000PCSM! | 开机释力 | #OK! |
| 16 | #000PCSR! | 开机恢复扭力 | #OK! |
| 17 | #000PSMI! | 设置最小值 | #OK! |
| 18 | #000PSMX! | 设置最大值 | #OK! |
| 19 | #000PCLE! | 除 ID 外全部恢复出厂 | #OK! |
| 20 | #000PRTV! | 读取温度电压 | #000PDA1563P1220T34V5.1! |
勘误说明：第 14 行原稿误作
PSCD，实测有效命令为PCSD，本表已修正。通信要点：半双工总线、指令间隔 ≥100ms、默认波特率 115200。
