一、缘起：一种另类的"买手柄"
二维云台项目折腾结束，知道了云台的特点，也就没有再折腾——毕竟没达到预期目的，下一步计划是找无刷电机云台。但买这个舵机云台的时候，还附送了一个无线手柄（2.5GHz）。原来它接在 STM32C8T6 上，占着仿真器的引脚。我把它和 C8T6、接收器单独拼凑起来，用 C8T6 模拟 USB-HID 输出手柄数据——这样，我一直心心念念的游戏手柄，也算另一种方式"买了"。

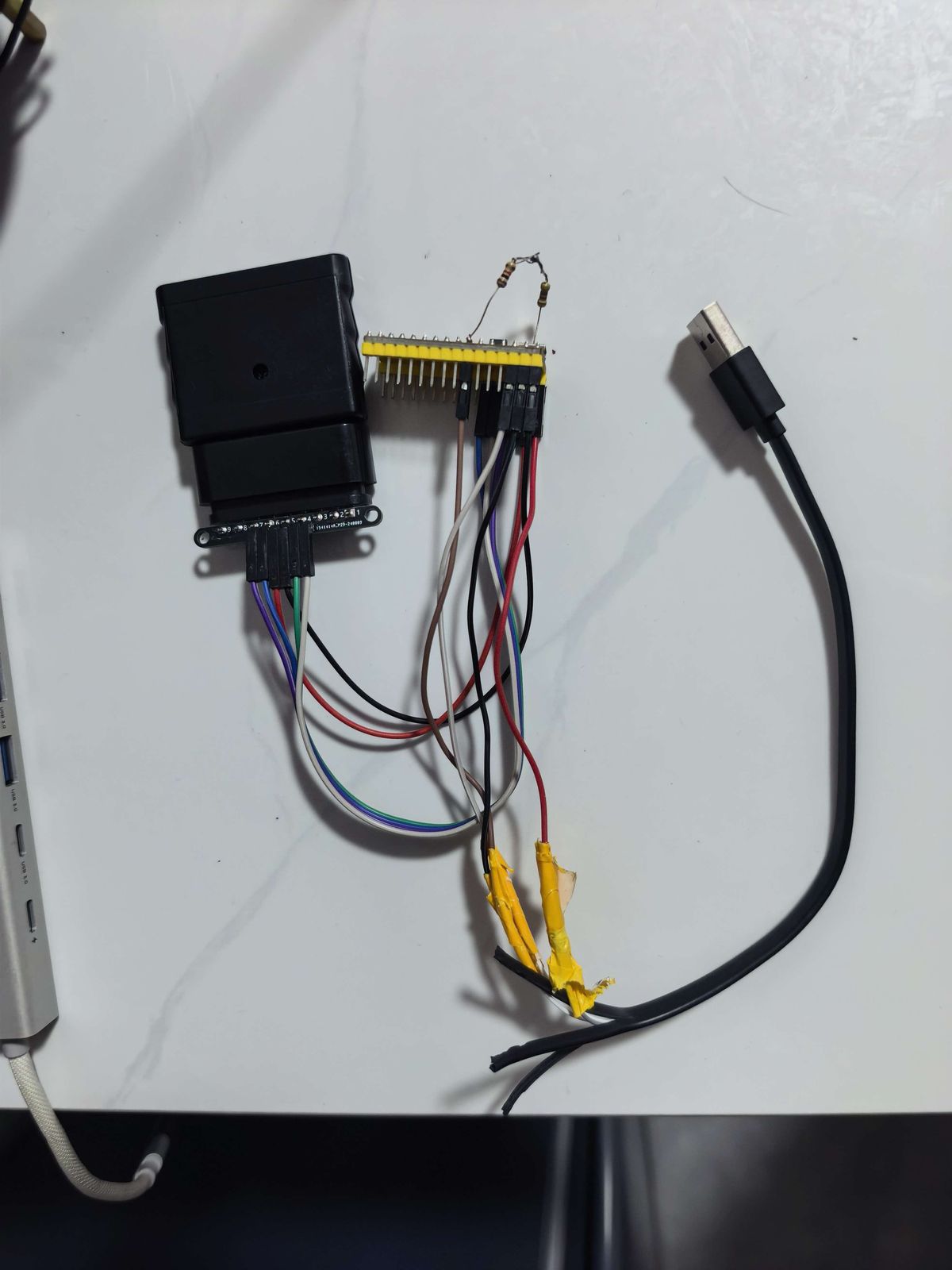

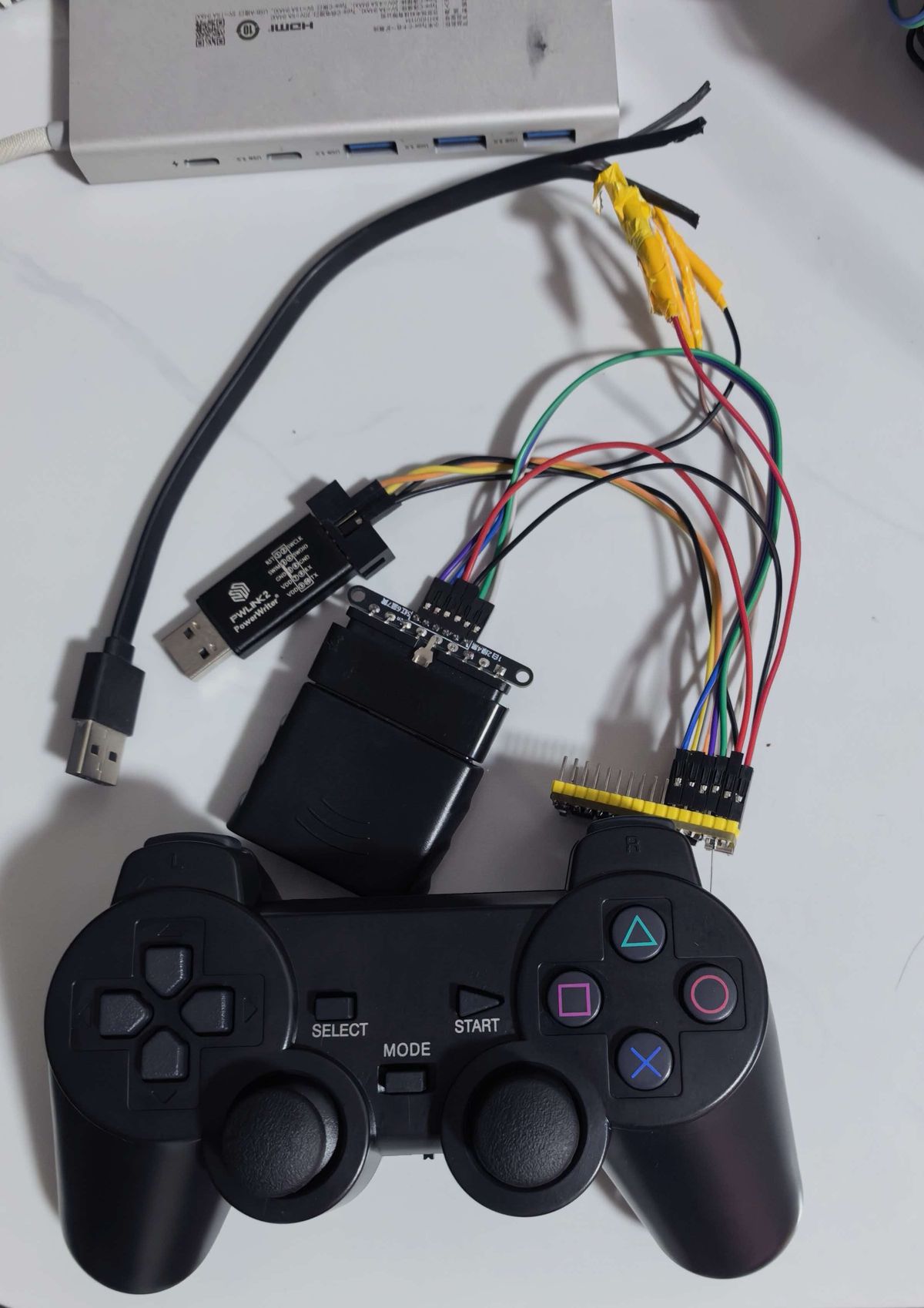

说干就干，先找好所有引脚，让 WorkBuddy 评估可能性，随后开始调试。期间遇到一点小问题，比如 PA12 必须上拉——我把陈年的色环电阻拿出来，用飘逸的手法飞了一个 1.5kΩ 到 3.3V。期间也看到 WorkBuddy 排查方向不对，进行了提醒和多次测试。等于我一直把控测试方向，代码都是 AI 写的。
用了大概一个晚上（2 个小时）+ 一个早上（1 个小时），终于调试通了。
晚上下班回来，用手柄控制心心念念的 DCS World——游戏手柄控制飞机，感觉还真的不太一样。尝试 3 分钟，然后退出游戏，继续折腾别的项目了。这个无线手柄算是定型了。
跑通 STM32 模拟手柄之后我就想：既然能模拟手柄，那 STM32 能模拟的东西有很多，这样就衍生出很多玩法——等于打开一扇门。DIY 就是这么有意思。
二、项目背景与硬件链路
为什么做 USB HID：游戏软件不认 COM 口，所以"PS2 手柄 → 串口 → 上位机"的方案一开始就废了。要的是 USB HID 游戏手柄——插上 Windows 即插即用，游戏直接认。
│ 无线
▼

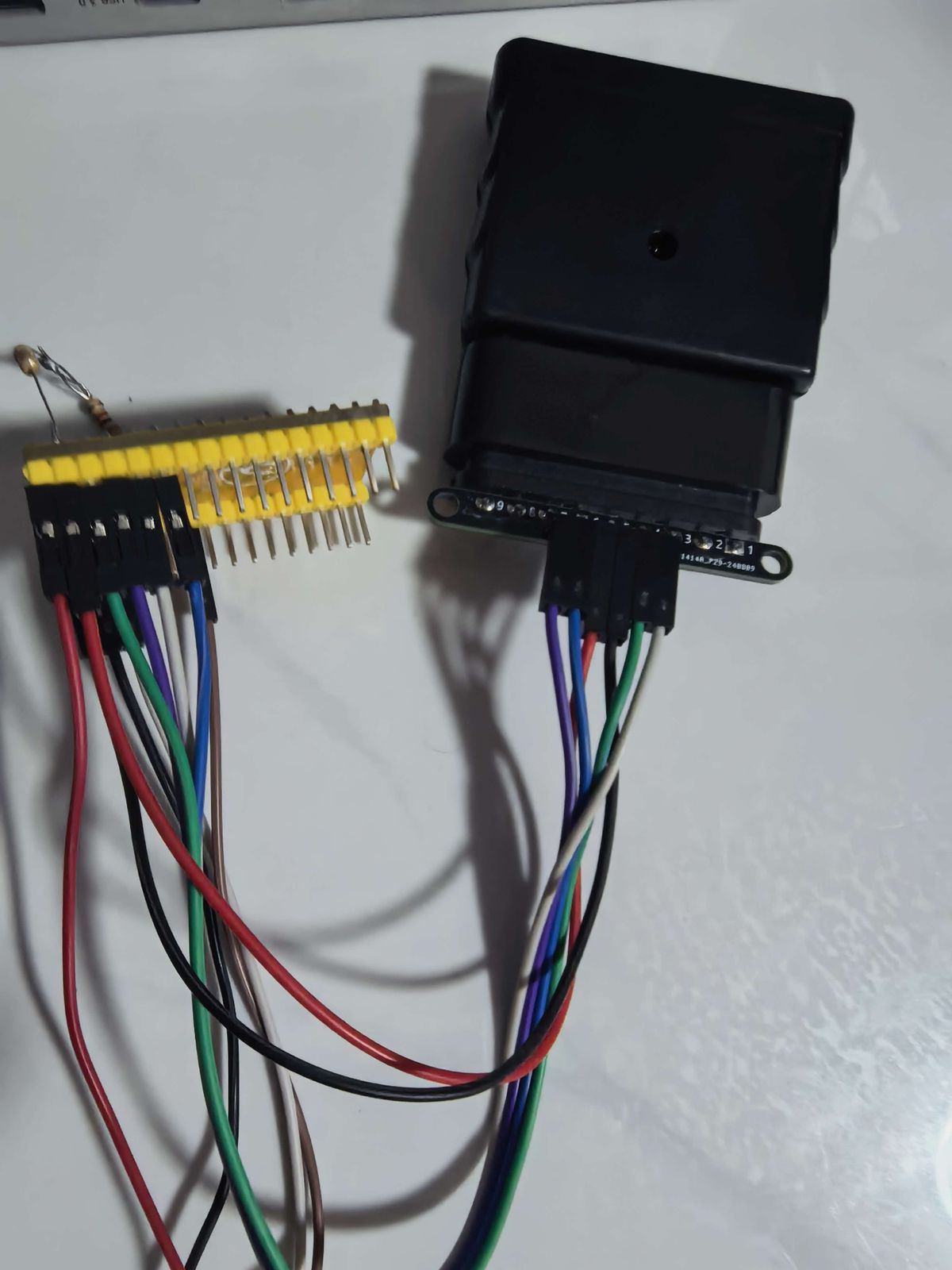

无线接收器 ── PA4/5/6/7 ──► STM32F103C8T6 ── PA11/12 USB ──► Windows HID 驱动 ──► 游戏
GPIO 位操作读 PS2 USB Device (HID Class) joy.cpl / DCS World

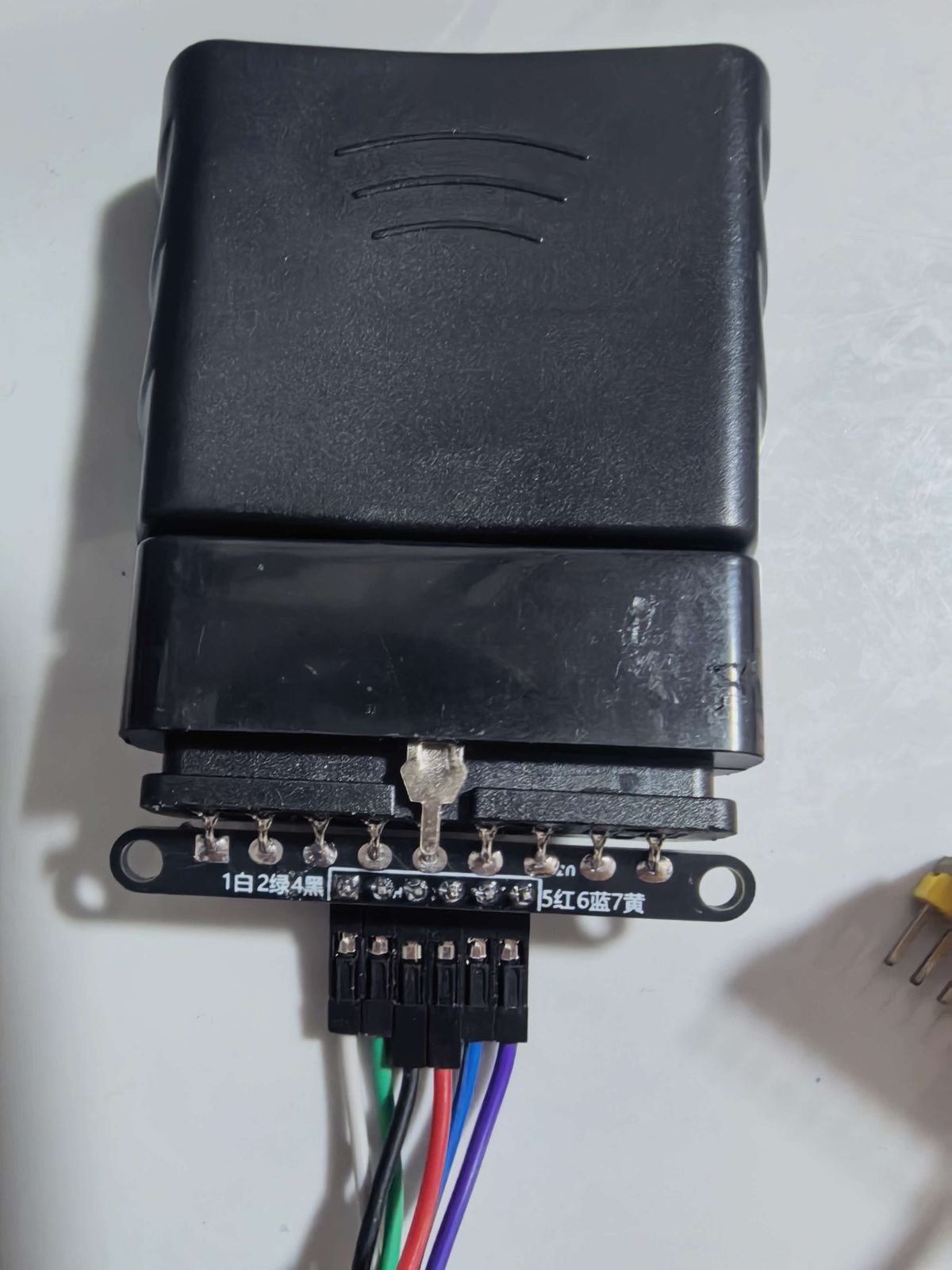

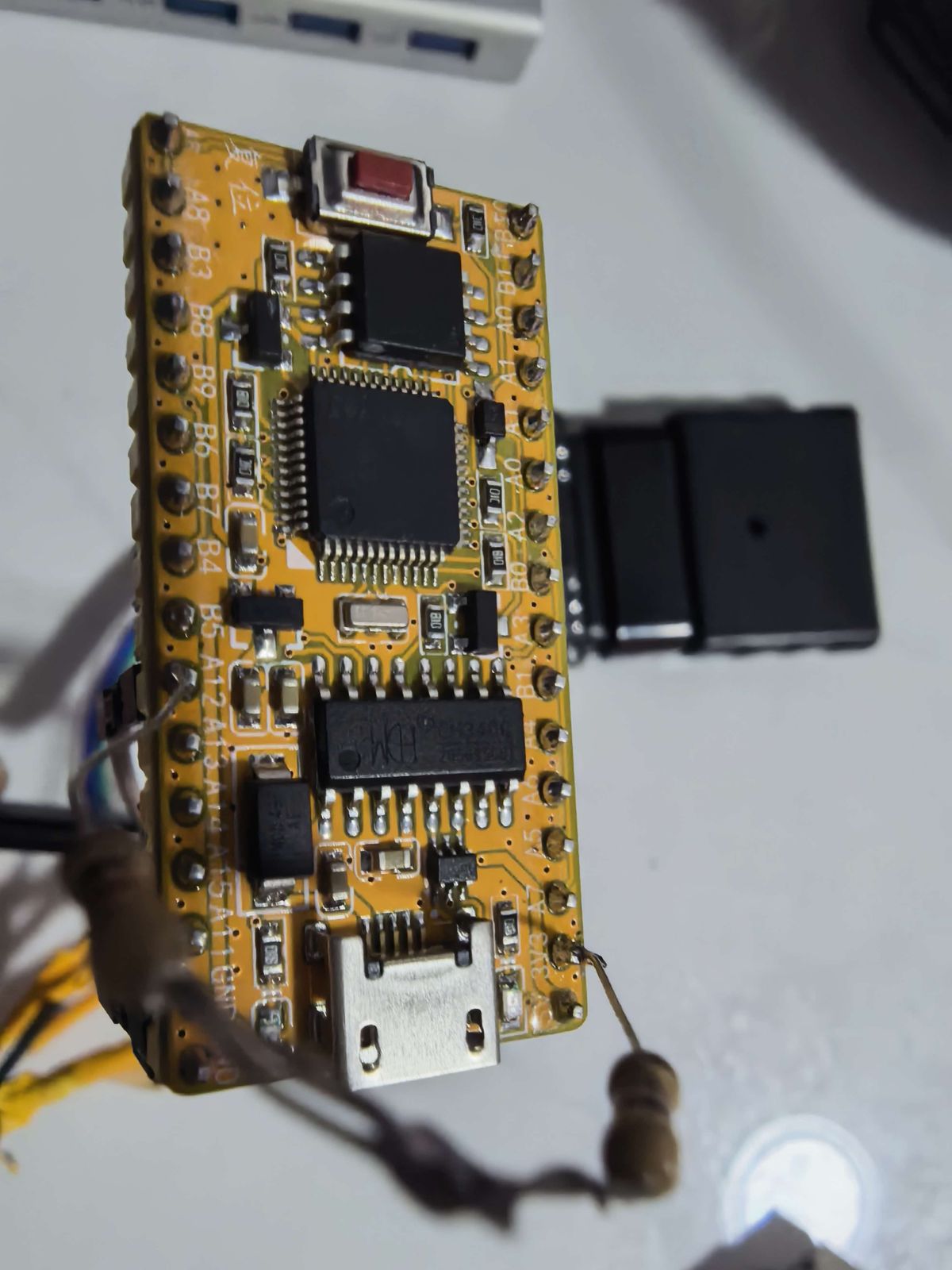

引脚：PA4=ATT / PA5=CLK / PA6=DAT / PA7=CMD（PS2）；PA11=DM / PA12=DP（USB，PA12 外部 1.5kΩ 上拉到 3.3V——色环电阻飞线）；USART1 调试。
四、坑 1：USB 时钟 USBPRE 配置错误 → 枚举失败
| 现象 | 能看到 SOF 帧，但收不到 SETUP 包；ESOF 狂触发；主机报"设备描述符请求失败"；最终 SUSPENDED |
|---|---|
| 排查 | 断点停在 USB 中断，wIstr=0x0900（SOF+ESOF）；setup_cnt 一直是 0 → 控制传输根本没进来 |
| 根因 | PeriphClkInit.UsbClockSelection 用错宏：RCC_USBCLKSOURCE_PLL = RCC_CFGR_USBPRE(1) → USB 跑 72MHz（应 48MHz，超频 1.5 倍） |
| 修复 | 改用 RCC_USBCLKSOURCE_PLL_DIV1_5（USBPRE=0 → 72MHz÷1.5 = 48MHz） |
| 验证 | 立即枚举成功，CONFIGURED，setup 计数正常递增 |
教训：F103 的 USB 外设必须 48MHz 时钟。而且 ST 宏的命名有误导性——
RCC_USBCLKSOURCE_PLL听起来像"对的"，实际是 72MHz 超频；真正对的是带_DIV1_5那个。看 datasheet 寄存器位（USBPRE）最可靠。
五、坑 2：PS2 接收器必须 GPIO 位操作，SPI 外设不行
（最耗时的一个坑）
| 现象 | [RAW] 打印 9 字节全是 0xFF，[PS2] OFF，怎么按手柄都没反应 |
|---|---|
| 排查 | ① SPI 有时钟（如果 MISO 卡死低电平才是 0x00，全 0xFF = 线一直是高）→ 排除 SPI 本身没工作；② MISO 整个传输期间恒高 = 接收器根本没驱动 DAT 线；③ 试过配 Mode0/Mode3、改极性，全无果 |
| 关键转折 | 用户一句话："看看之前二维云台的源码是怎么驱动的" → 扒出厂程序 v3.5 的 SRC/ps2/y_ps2.c（杭州友辉）→ 原厂根本没用 SPI 外设，是 GPIO 位操作模拟 |
| 根因 | SPI 外设 Mode0 + MSB 高位先发时，命令字节 0x01 在线上完全反了（00000001 vs 10000000）→ 接收器解不出命令，状态机永不启动 → DAT 永不驱动 |
| 修复 | 把原厂位操作原样移植到 PA4-7，DWT 微秒延时 |
原厂位操作时序（等价 SPI Mode3 + LSB first）
每 bit: ① 置 CMD 位（LSB 低位先发） 0x01<<i, i=0..7 ② CLK 高 延时 6µs ← 时钟空闲高 = CPOL=1 ③ CLK 低 延时 6µs ④ CLK 高 ⑤ 采样 DAT（上升沿后） = CPHA=1 DAT 引脚配下拉输入 (GPIO_Mode_IPD)
教训：克隆外设别想当然按"标准协议"去调 SPI 参数——先找原厂驱动看一眼，一分钟的事，省一天的事。位序（LSB/MSB）和空闲极性这种"软参数"反了，外设会一直沉默，永远不会给你"错数据"，只给"没数据"。
六、坑 3：HID 接口描述符声明成 BOOT 鼠标
| 现象 | 设备能被识别，但可能被 Windows 当鼠标类处理 |
|---|---|
| 修复 | bInterfaceSubClass = 0x00（去 BOOT）、bInterfaceProtocol = 0x00（去鼠标）——游戏手柄就该是纯 report 协议 |
| 教训 | ST 的 HID 模板默认是"BOOT 鼠标"，改游戏手柄时必须清零这两个字段 |
七、坑 4：GET_REPORT / SET_REPORT 不处理 → STALL → Windows 重置循环
（最隐蔽的一个坑）
| 现象 | PS2 串口数据全通（摇杆/按键都在变），但 joy.cpl 完全没反应；且设备每 ~2 秒被 reset 一次（reset 计数递增、反复 DEFAULT→CONFIGURED） |
|---|---|
| 排查 | ① 报告描述符逐字节核对：合法（Game Pad + 4轴 + Hat + 16键 = 7 字节）；② 端点/PMN/中断层全查：标准 ST 代码，配置无错；③ 加 hidin 计数（EP1 IN 传输完成计数）→ 稳定 CONFIGURED 3 秒，hidin 一次都没动（应 ~300 次）→ 主机根本没在轮询 EP1 IN；④ 打印 SETUP 包环形记录，发现主机在重置前发 HID 类请求 |
| 根因 | USBD_HID_Setup 只处理了 SET_PROTOCOL/SET_IDLE 等，没处理 HID_REQ_GET_REPORT(0x01) / SET_REPORT(0x09) → 落 default → USBD_CtlError = STALL → Windows 把 STALL 当设备异常 → 反复重置设备 → 每次重置打断 EP1 IN 轮询 → 报告永远送不出去 |
| 修复 | ① 补 GET_REPORT：回 7 字节当前报告；② 补 SET_REPORT：收下丢弃；③ 报告改发精确 7 字节（与描述符一致） |
| 验证 | hidin 涨到 ~100/秒（≈100Hz 报告率）；reset 计数冻结不再涨；joy.cpl 按键/摇杆/十字键全部响应 |
教训：ST 的 HID 模板类
USBD_HID_Setup是不完整——GET/SET_REPORT 必须自己补。Windows 对设备 STALL 的处理不是"忽略"，而是"重置重试"，这会造成一个非常隐蔽的死循环：设备功能正常、枚举正常，但报告永远送不到主机。排查这种问题，靠"完成计数 + 看主机发了什么"两个诊断手段，比瞎猜快得多。
八、诊断方法论（可复用）
- 计数器体系：
reset/setup/susp/hidin（IN 完成） /ep1=armed/sent/stall（端点状态）——串口每 500ms 打一轮，直接看链路活没活、卡在哪。 - SETUP 包环形记录：中断里存最近 32 个 SETUP 包，主循环打印——直接看主机在 reset 前发什么，这是定位"主机行为"类问题的最快路径。
- 原始字节打点：
[RAW]打 9 字节原始数据，区分"协议没通"（全 FF）vs"数据解析错"（有数据但不对）。 - 一次只加一个变量：每次改动只引入一个诊断量，烧录后看增量变化，避免变量互相干扰。
九、刷新率小知识
| 项 | 值 |
|---|---|
| 本项目现状 | ~100Hz（主循环 11ms/帧 + USB bInterval=10ms） |
| USB 全速上限 | 1000Hz（中断端点最小 1ms 间隔） |
| Xbox 360 / One | ~125Hz |
| PS4 / PS5 | ~250Hz |
| 高端电竞手柄 | 500 ~ 1000Hz |
提速路径（未做，够用）：bInterval 0x0A→0x01 + 主循环延时 10→1ms + PS2 位操作 6µs→1~2µs（帧耗时 864µs→~150µs），可达 ~800Hz。
十、结论
全链路打通：PS2 无线手柄（2.4G）→ GPIO 位操作 → STM32F103 → USB HID Gamepad → Windows → DCS World 实飞可用（4 轴正好映射副翼/升降舵/方向舵/油门）。
最大的收获不是"手柄能用"，而是四个坑背后的知识：
- USB 设备枚举流程 + 时钟要求（USBPRE/48MHz）
- HID 协议：报告描述符怎么声明、GET/SET_REPORT 怎么处理
- 时序外设（SPI）vs 位操作的差异，以及"克隆外设先找原厂驱动"的原则
- Windows 主机协议栈的行为（对 STALL 的重置重试）
* 配套代码开源：gitee.com/gaokun3540/ps2-usb-gamepad —— README 记录了同样的四个坑。
